Схема установки теплоаккумуляторов

Схема установки теплоаккумуляторов


Кроме системного отопления или электрического есть ряд альтернативных способов для частного дома. Ввиду высокой эффективности и экономичности очень популярными являются твердотопливные котлы или электрокотлы. Однако правильность их работы зависит от корректности установки, обязательным элементом которой служит теплоаккумулятор. Что это такое, зачем он нужен и как его подключить – это главные вопросы, на которые вы должны узнать ответы перед монтажом котла.


Что такое теплоаккумулятор


Теплоаккумулятор – это бак, который по-другому еще называется буферной емкостью и служит для накопления теплоэнергии в процесс работы котла. Избыточное тепло, накопленное в теплоаккумуляторе, можно в дальнейшем использовать, даже когда работа основного источника переработки энергии будет приостановлена. Внешне теплоаккумулятор выглядит в виде емкости разного объема – от 20 до 3000 литров. Наиболее популярным является бак в 200 литров. По форме он может быть представлен как в квадратной вариации, так и в цилиндрической. В зависимости от высоты бака размещаются патрубки для подключения.

Главная цель теплоаккумулятора – это не только сохранить избыточную энергию, вырабатываемую котлом, но и снизить нагрузку на систему отопления. Кроме того, если котел работает на максимальной мощности, то в теплое время года вы можете при помощи буферного бака экономить до 50% энергии, тем самым использовать меньше топлива. А если вы еще установите необходимые датчики температуры, то есть возможность и вовсе автоматизировать всю систему отопления.


Основное назначение


Насколько целесообразно тратить дополнительные средства и покупать теплоаккумулятор? Какое его основное предназначение в отопительной системе и что произойдет при его отсутствии? При помощи теплоаккумулятора вы сможете достичь следующих целей:

  • Экономить до 50% затрат во время отопления помещения.
  • Исключить возможность перегрева котла, тем самым продлить его срок службы и наладить работу системы.
  • Исключить недостаточный нагрев помещения или автоматизировать прогрев на определенном уровне температуры.
  • Стабилизировать работу отопительной системы.
  • Максимально сократить периодичность загрузки топлива в котел.
  • Сделать обслуживание котла более удобным.
  • Система отопления станет безопасной.
  • Улучшить безопасность системы отопления с твердотопливным котлом.

Не стоит экономить на установке теплоаккумулятора. Его отсутствие может сказаться не только на работе отопительной системы, но и создавать риск вашей безопасности.

Важно понимать, что без буферного бака котел будет нуждаться в регулярной чистке и недоиспользовать топливо. Засорение и скопление сажи внутри котла приводит к загрязнению дымохода и более частой его прочистке. Все это через несколько лет работы отразится на эффективности отопления и мощности системы. А благодаря наличию у теплоаккумулятора функции энергосбережения, вы исключаете переработку котла и экономите на ресурсах. Правильный подход к установке отопительной системы обеспечит быструю окупаемость и долгий срок службы.


Расчет теплоаккумулятора


Выбор аккумулятора зависит напрямую от количества потребляемой и вырабатываемой теплоэнергии. На практике, перед тем как купить теплоаккумулятор, следует воспользоваться формулой, которая позволяет рассчитать количество энергии.

Q = mc (T2-T1), где

Q – это количество полученного тепла;

m – масса воды, которая находится в емкости,

c – удельная теплоемкость, это показатель, равный 4200 и измеряется в Дж/(кг*К);

Т2 и Т1 – исходное и конечное значение температуры в системе отопления.

Главная цель полученных результатов на основе вышеприведенной формулы – это расчет нужной емкости теплового аккумулятора для котлов автономного отопления, так как на рынке их представлено огромное разнообразие. Если у вас возникли трудности с расчетом или вы сомневаетесь в полученных результатах, тогда лучше воспользоваться помощью специалиста, который не только сможет определить количество необходимой энергии, но и подобрать оптимальный тип буферного бака исходя из параметров вашей системы отопления.


Способы монтажа


В зависимости от типа системы отопления будет отличаться способ монтажа теплоаккумулятора. Он может быть подключен к твердотопливному котлу или к электрокотлу.


К твердотопливному котлу


Отопление дома твердотопливным котлом подразумевает обязательное наличие теплоаккумулятора. В этом случае он не только забирает на себя излишек переработанной энергии из твердого топлива, но и не позволяет перегреваться котлу, что может привести к взрыву. Наличие буферного бака способствует использованию различных типов энергии, а также позволяет наладить автоматизированный процесс отопления. Неиспользованное тепло может применяться по мере остывания помещения без добавления топлива (например , топливных брикетов) в котел. Таким образом, смысл подключения котла к теплоаккумулятору очень велик, однако необходимо знать основные элементы системы и принципы установки.

Монтаж буферной емкости при наличии твердотопливного котла подразумевает подключение и таких обязательных элементов:

  • Циркуляционный насос.
  • Трехходовой термосмесительный клапан.
  • Байпас.
  • Расширенный бак.

Такой вариант подходит как для открытой, так и закрытой системы отопления, однако считается небезопасным. Поэтому лучше всего отдать предпочтение более сложной схеме монтажа, при которой участвуют дополнительно приборы системы безопасности:

  • Манометр – для контроля давления в системе.
  • Датчик контроля температуры
  • Автоматический воздухоотводчик.
  • Сбросной клапан.

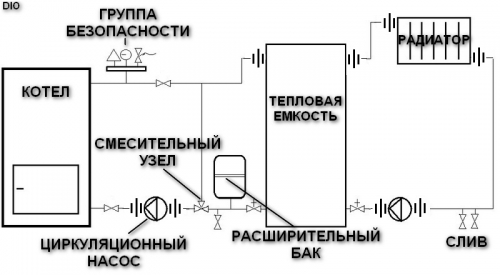

схема установки теплоаккумулятора

Очень важно при выборе мощного котла позаботиться о компенсации давления и сохранении нужного температурного режима в системе. Именно такая функция возложена на группу безопасности.


К электрокотлу


Если в доме или помещении установлен электрический котел, то зачастую он работает по схеме «день-ночь». Здесь также необходим теплоаккумулятор, однако способ подключения будет отличаться. Во-первых, работать он будет в режиме энергосбережения ночью, когда минимальное количество потребления теплоэнергии, а во-вторых, тепловая система будет доходить до показателей в 90 градусов. Энергия, которая накопилась за ночное время суток, частично будет использоваться днем как для поддержания необходимого количества тепла, так и для общей экономии расхода. Кроме электрокотла, теплоаккумулятора и насосных циркулирующих блоков будут подключаться датчики температур. Так же, как и при твердотопливном котле, они будут выполнять контролирующую функцию в целях безопасности и автоматизации отопительного процесса.

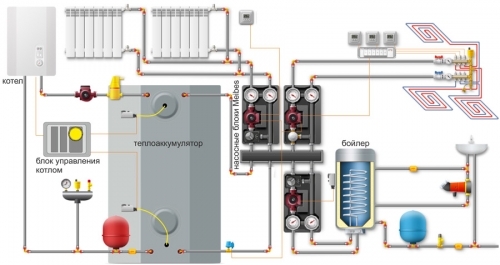

схема монтажа теплоаккумулятора

Кроме вышеописанной схемы существует и альтернативный вариант подключения, где встраиваются дополнительно небольшие электрические нагреватели. На них возложена функция кратковременного подогрева. Причем используются они не тогда, когда не хватает тепла от основного источника, а наоборот, когда нужно на короткое время обогреть помещение и нет необходимости прибегать к запуску целой отопительной системы. Такой вариант обойдется дороже, однако при определенных обстоятельствах помогает сократить расходы.
