Типы и конструкции гидроизоляции погребов
При строительстве погреба особое внимание следует уделить качеству выполнения гидроизоляционных работ, так как ошибки, допущенные при их производстве, могут привести к серьезным последствиям, вплоть до затопления погреба. Основная цель гидроизоляции — защитить погреб от сырости и разрушительного воздействия поверхностных и подземных вод.
Гидроизоляционные работы при строительстве нового погреба невелики по объему и стоимости по сравнению с затратами и трудоемкостью работ по устранению дефектов, которые неизбежны при некачественном строительстве. Стоимость работ по устранению дефектов погреба, сделанного с малоэффективной гидроизоляцией, так же как и стоимость работ по обнаружению результатов некачественной работы, может в десятки и сотни раз превысить первоначальные затраты на строительство. К тому же не следует забывать, насколько сложно бывает точно определить место и причину дефекта и найти наилучший способ устранения недостатков. Эффективность гидроизоляции, прежде всего, зависит от рационального выбора конструктивного решения, качественности примененных изоляционных материалов и тщательного исполнения строительных работ.
Гидроизоляция в зависимости от воздействия воды может быть противонапорной — оклеечной и безнапорной — обмазочной или окрасочной.
Противонапорная гидроизоляция устраивается при уровне грунтовых вод выше основания (пола) погреба, как правило, со стороны напора воды.
Стены и основание погреба делают водонепроницаемыми с расчетом на гидростатическое давление застойных (подгруженных) вод. Для этого применяют плотные водонепроницаемые бетоны. Если используют обычный бетон или красный кирпич, его оштукатуривают цементным раствором (в соотношении 1 часть цемента и 2 части воды) с обеих сторон и предусматривают оклеечную противонапорную гидроизоляцию из 2-4-х слоев рулонного материала с защитной (прижимной) стенкой. На рисунке показано устройство гидроизоляции погреба при уровне грунтовых вод выше пола (основания).

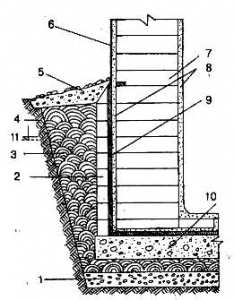

Гидроизоляция погреба при уровне грунтовых вод выше пола: 1 — щебень; 2 — прижимная (защитная) стенка; 3 — глиняный замок; 4 — грунт; 5 — глинощебеночная отмостка; 6 — обмазочная гидроизоляция; 7 — кладка стены; 8 — цементно-песчаная штукатурка; 9 — оклеенная гидроизоляция; 10 — бетонная подготовка; 11 — уровень грунтовых вод
Прижимная стенка из красного кирпича служит защитой рулонного оклеенного материала, а глиняный замок увеличивает срок службы оклеечной гидроизоляции, так как устраняет прямой контакт грунтовой воды с рубероидом.
Для защиты погреба от действия гидравлического напора обязательно делают кольцевой дренаж. Задача его — сбор дренируемой воды и сброс её в пониженные места: кюветы, овраги, ручьи, лощины. Если понижающих мест нет, тогда дренаж можно присоединить к специально устроенному водосборному колодцу, вырытому вблизи погреба. Дренаж абсолютно необходим в случае, если обратная засыпка котлована сделана песком или другим фильтрующим грунтом, иначе котлован и сам погреб могут превратиться в своего рода водосборный колодец.
Дренаж выполняют из перфорированных асбестоцементных, керамических или пластмассовых труб. На рисунке показаны конструкции дрен из местных материалов: деревянных труб, хвороста, камня, щебня.
Конструкции дрен из местных материалов: 1 — обратная засыпка; 2 — дерн; 3 — хворост; 4 — гравий; 5 — жерди; 6 — камни; 7 — фашины; 8 — деревянная труба; 9 — керамическая труба
Обратную засыпку делают с послойным трамбованием при оптимальной влажности грунта. Поскольку переувлажненный и пересушенный грунт практически уплотнить до естественного состояния невозможно, то обратную засыпку и трамбовку грунта надо проводить сразу же после окончания гидроизоляционных работ, не давая грунту пересыхать или переувлажняться.
На рисунке показана схема временной защиты рулонного гидроизоляционного материала от механических повреждений во время производства работ по бетонированию погреба. Погреба, сооружаемые в плотных глинистых грунтах, подвержены напорному воздействию застойной воды, скапливающейся в обратной засыпке пазух котлована (рис.). В результате возникает гидростатическое давление.

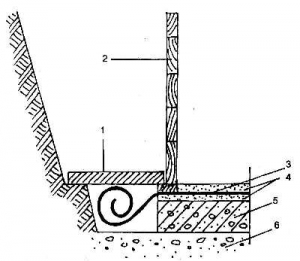

Схема временной защиты из рулонного гидроизоляционного материала: 1 — защитный дощатый настил; 2 — наружная опалубка; 3 — рулонный материал; 4 — защитный цементно-песчаный слой; 5 — днище погреба; 6 — щебеночная подготовка
Наличие застойной воды — самая распространенная причина сырых погребов. Она появляется всегда там, где слои грунта, хорошо пропускающие (фильтрующие) через себя атмосферную и талую воду, окружены менее водопроницаемыми слоями (глиной, суглинками и мергелями), которые препятствуют просачиванию (фильтрации) воды в более низкие места. Если не принять специальных мер защиты, погреба в таких условиях будут постоянно затапливаться атмосферными и талыми водами, даже если они вырыты в сухих местах, при глубоком залегании грунтовых вод (рис.).

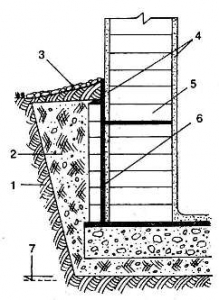

Защита погреба от застойных (напорных) вод: 1 — глина; 2 — защитная стенка; 3 — отмостка; 4 — цементно-песчаная штукатурка; 5 — кладка стены; 6 — оклеечная гидроизоляция; 7 — уровень грунтовых вод
Безнапорная гидроизоляция, не испытывающая водяного давления, устраивается для защиты погребов от поверхностных и фильтрационных вод в тех случаях, когда уровень грунтовых вод ниже основания погреба. Такая гидроизоляция чаще всего выполняется разогретыми битумами или битумными мастиками, представляет собой тонкий водонепроницаемый покров — пленку толщиной около 2 мм (окрасочная гидроизоляция).
Перед нанесением окрасочной гидроизоляции поверхность стен должна быть выровнена и оштукатурена цементным раствором (в соотношении 1:2), тщательно затерта и покрыта битумным грунтовочным составом за один-два раза. Толщина битумной грунтовки — 0,1 мм. Толщина окрасочной гидроизоляции по предварительно загрунтованным поверхностям — 2 мм (два слоя, каждый примерно толщиной 1 мм), расход битума — 1,5-2,0 кг на 1 м2 изолируемой поверхности. Окрашенные битумом поверхности для предохранения от повреждения рекомендуется тут же обсыпать сухим крупнозернистым песком. Окрасочная гидроизоляция погреба, вырытого в песчаных грунтах при уровне грунтовых вод ниже основания, показана на рисунке.

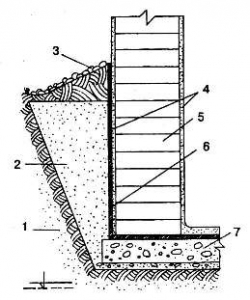

Гидроизоляция погреба, вырытого в песчаных грунтах, при уровне грунтовых вод ниже основания: 1 — природный грунт (песок); 2 — обратная засыпка песчаным грунтом; 3 — глинощебеночная отмостка; 4 — цементно-песчаная штукатурка; 5 — кирпичная кладка; 6 — окрасочная (обмазочная) гидроизоляция из 2-3-х слоев горячего битума; 7 — бетонная подготовка; 8 — уровень грунтовых вод
