Все про геотермальный тепловой насос: откуда берет энергию и чем отличаются между собой

Все про геотермальный тепловой насос: откуда берет энергию и чем отличаются между собой?

Геотермальный тепловой насос – вид теплового насоса, который в качестве источника энергии использует тепло земли. Из всех насосов у него самый высокий и стабильный КПД, не зависящий от уличной температуры. Поэтому, его можно использовать в качестве альтернативы газовому или твердотопливному котлу.Далее в статье разберем принцип геотермального отопления: как работает грунтовый тепловой насос вода-вода, из чего состоит и когда его лучше применять.

Почему грунт эффективен

Любой тепловой насос в первую очередь использует электроэнергию, которую в дальнейшем посредством природного тепла (из земли, воды, воздуха и т.п.) преобразовывает в тепло. Соотношение потребленной электроэнергии к полученному теплу называется коэффициентом преобразования — СОР.

Геотермальное отопление одно из самых эффективных, так как у земляных тепловых насосов очень высокий СОР (КПД) = 1:3,5-5, который не зависит от уличной температуры или времени года. На каждый вложенный 1кВт электрической энергии он выдает от 3,5-5кВт тепловой.

Это происходит потому, что грунт — хороший и надежный источник тепла: он накапливает в себе солнечную энергию и его температура стабильна в течение года. Это позволяет грунтовому тепловому насосу постоянно извлекать из земли достаточное количество тепла необходимое для покрытия его отопительной мощности.


Устройство грунтового теплового насоса

Он состоит из двух основных блоков:

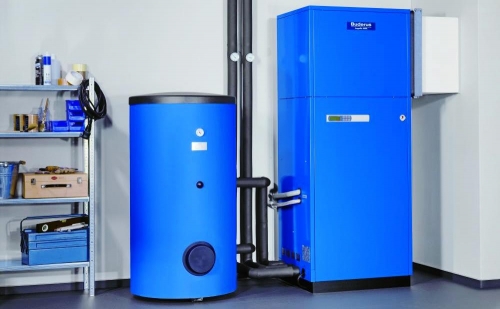

1. Внутренний – основной блок, который устанавливается в котельной и преобразовывает тепло получаемое из земли;
2. Внешний блок – трубы, закопанные в землю. Внутри них постоянно циркулирует теплоноситель, который отбирает тепло у грунта . Укладка трубы может осуществляться горизонтально и вертикально.

Поэтому геотермальный насос также называют вода-вода или вода-воздух. Первое слово означает в каком виде насос получает тепло — в жидком, а второе — во что он её преобразовывает. «Вода-вода» означает, что насос получает тепловую энергию посредством жидкости и преобразовывает её в также в жидкость (греет воду в системе отопления). Если же насос типа вода-воздух, это значит, что он греет воздух в помещении через фанкойлы (внутренние блоки кондиционеров).

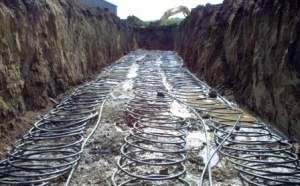

Горизонтальный коллектор
Трубы укладываются параллельно земле в специально подготовленных траншеях ниже уровня промерзания грунта  – 0,8-1,5 метра. Расстояние между траншеями должно быть не менее 1,5 метров, а ширина самой траншеи – 50-70см. Это делается с целью предотвратить переохлаждение грунта. Иначе геотермальный тепловой насос не сможет получать достаточное количество энергии.
Длина труб и площадь траншеи зависят от:

• Мощности теплового насоса – чем выше мощность насоса, тем больше должна быть площадь участка земли
• Теплоотдачи грунта. Все грунты имеют разную теплоотдачу. В среднем для горизонтальной укладке труб теплоотдача грунта равна 15-35Вт/м².

Главный недостаток грунтового коллектора – требуется большая территория для укладки трубы. Причем, эту территорию нельзя будет использовать под застройку или посадку деревьев.

Вертикальный зонд
В скважину глубиной от 10 до 100м опускается специальная U-образная труба. Такая укладка обеспечивает более высокую эффективность работы грунтового теплового насоса — 1:4-5 за счет того, что температура грунта на глубине всегда больше, чем у поверхности.
Для вертикального зонда требуется намного меньше места, чем для горизонтального коллектора. Расстояние между двумя соседними скважинами должно быть не менее 5-6 метров и поэтому такой способ монтажа может использоваться на маленьких участках. С другой стороны бурение скважины стоит дороже рытья траншеи и часто требует специальных разрешений (при бурении больше определенной глубины).

Сравнение требуемой площади земли для коллектора и зонда
Проведем простой расчет. Предположим, что нужно установить геотермальный тепловой насос мощностью 10кВт. Средняя тепловая мощность грунта для горизонтального коллектора – 25Вт/м², для скважины – 50Вт/м глубины скважины.

• Грунтовый коллектор: 10 000/25= 400м² требуемая площадь отбора тепла. Важно учесть, что на каждый 1м² площади отбора должно быть уложено 1,4-2 погонных метра трубы. Поэтому необходимая длина трубы равняется 400×1,43=572м. То есть, чтобы получить необходимую тепловую мощность в землю нужно закопать 572 метра трубы. Это могут быть 6 равных веток длиной по 95м с шириной траншеи 50см. Для этого понадобится участок земли размером 95×12м и площадью 1140м².
• Вертикальный зонд: 10 000/50 = 200м требуемая длина трубы. То есть, в землю достаточно уложить 2 ветки трубы длиной по 100м с расстоянием между собой 5-6 метров.

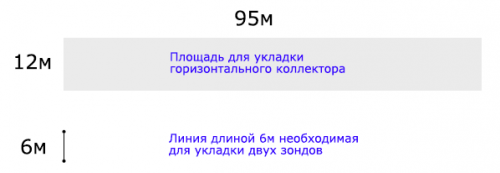

Для визуального сравнения ниже приведено изображение участков с сохранением пропорций.

Когда оправдано геотермальное отопление

Грунтовый тепловой насос вода-вода позволяет экономить газ. Но важно не забывать и о сроке окупаемости, который может быть очень и очень большим. Если же выбирать между газовым котлом и насосом, то вот когда наиболее целесообразно будет использовать последний:

1. Участок не подключен к газу. Тогда лучше заплатить за монтаж теплового насоса, чем газификацию участка (если такая возможность вообще есть).
2. У вас есть свободные деньги, которые вы хотите удачно вложить и сохранить. Грунтовый тепловой насос вода вода послужит своеобразной инвестицией.
3. Вы получили насос бесплатно и есть желающие за бесценок выполнить земляные работы

Ставить насос ради экономии газа с учетом текущих тарифов и стоимости оборудования нецелесообразно. Для этих целей следует рассмотреть такие варианты как солнечные коллектора, камин с водяным контуром или предпринять ряд энергосберегающих мер.

Выводы

Главная особенность грунтового теплового насоса – высокая эффективность независимо от уличной температуры и времени суток. Он может постоянно обеспечивать здание тепло и является полноценной заменой газовому котлу.

Существует 2 способа укладки трубы в землю: горизонтальный и вертикальный.

• Горизонтальный коллектор дешевле и проще в монтаже, однако он требует большую свободную территорию для укладки трубы;
• Вертикальный зонд занимает гораздо меньше места на участке и работает с большим КПД.  Однако из-за высокой стоимости, его установка может не окупиться.

Геотермальный тепловой насос лучше всего использовать если участок не подключен к газу. Во всех остальных случаях, затраты на покупку и установку всего необходимого оборудования могут не окупиться и экономический эффект не будет достигнут.
