Фасонные части канализационных труб

Какие нужны фасонные части канализационных труб для монтажа трубопровода?

Для монтажа эффективно работающей системы отведения стоков необходимо правильно подобрать материалы: трубы и фасонные части канализационных труб. Как правило, в большинстве случаев, потребители останавливают свой выбор на деталях из полимерных композиций, поскольку полипропиленовые трубы и соединительные детали из пластика очень удобны в установке и эксплуатации. Рассмотрим, какие виды фитингов могут понадобиться при монтаже трубопровода канализации.


Фитинги – это комплектующие для канализационных труб, которые играют роль соединительных элементов. Благодаря фитингам, трубы можно соединять в разветвленные сети, можно производить герметичные соединения элементов разного диаметра и решать другие задачи.


Существует большое количество разновидностей фитингов. Их ассортимент и количество определяется конкретным проектом трубопровода.


Планирующим самостоятельный монтаж систем канализации, будет нелишним узнать о том, какие бывают фитинги и какие задачи можно решить с их применением.


Основные сведения

Так же, как трубы из пластика, элементы канализационных труб выпускают из разных типов полимеров. Кроме того, отличают фитинги, созданные для наружных или внутренних сетей. Соединения труб с фитингами осуществляют различными способами, среди них:

  • Диффузионная сварка пластмассовых деталей.
  • Метод опрессовки.
  • Соединения на хомутах и в раструб трубы.
  • Соединение путем применения клеевых составов.

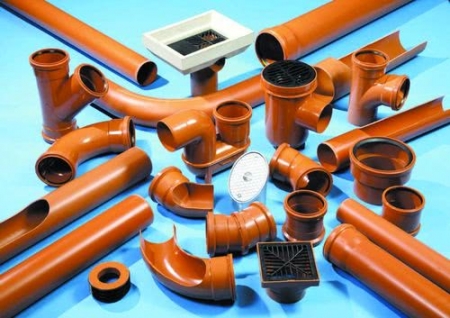

Фасонные части системы канализации

Выбор вариантов фитинга зависит от вида труб. Для канализационных труб ПВХ или полиэтиленовых труб фитинги нужно выбирать из тех же материалов. При выборе следует учитывать и размеры труб.


Существуют специальные виды фитингов, благодаря которым можно соединить трубы, имеющие разные размеры.


Разновидности фитингов

Рассмотрим, основные типы фитингов, применяемых для монтажа наружных и внутренних частей систем канализации.

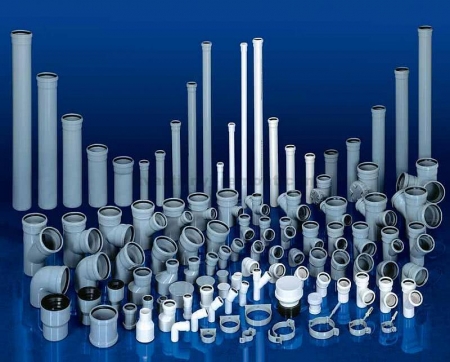

Полный ассортимент фасонных частей


Для систем внутренней канализации

Так же, как канализационные трубы для внутренней канализации, фитинги, предназначенные для монтажа внутридомовых сетей, выпускаются серого цвета, кроме того, они имеют меньшие размеры. Наиболее часто используемые разновидности:

  • Муфты соединительные. Это специальные элементы для соединения отдельных отрезков труб в прямолинейный участок трубопровода. Используются для стыковки труб одного диаметра.
  • Ремонтная муфта для канализационных труб предназначена для восстановления поврежденных труб.
  • Для ремонта внутренних сетей применяют и патрубок компенсационный. Этот элемент устанавливается на замену разрушенному участку трубы. К основной трубе патрубок присоединяют за счет раструба с одной стороны и установки муфты с другой.
  • Отводы. Этот фитинг используется при необходимости изменить направление трубопровода. Отводы выпускают с углом поворота в 30, 45 и 90 градусов.
  • Крестовины и тройники для канализационных труб. Эти детали трубопровода применяют в том случае, если необходимо обеспечить слияние нескольких трасс в одну. Соединения трубопровода при помощи фитингов может быть произведено под разными углами, а при использовании крестовин – даже в разных плоскостях.
  • Еще один необходимый элемент трубопровода — заглушка для труб канализации. Этот вид фитинга используется для перекрытия потока транспортируемой среды. Заглушка может быть легко установлена на конце трубы, и также легко удалена, если возникнет необходимость увеличить протяженность трубопровода.
  • Канализационный аэратор или клапан вакуумный – это защитный элемент внутренних сетей канализации, предназначенный для предотвращения попадания в помещения неприятного запаха и вредных газов из труб. Клапаны диаметров 110 мм монтируются в верхней части стояков, но существуют и аэраторы, предназначенных для установки возле раковин, биде и прочих приборов сантехники. В этом случае, используется клапан на канализационную трубу размером 50 мм.

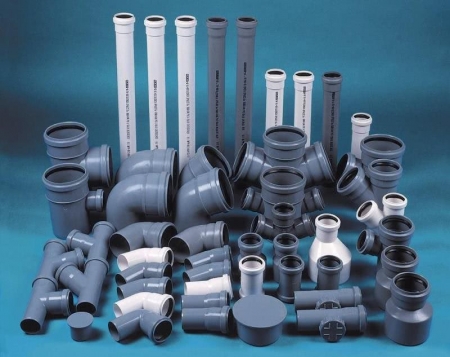

Пластиковые фасонные части системы канализации

  • Хомут для фиксации трубы к неподвижной опоре. Для обеспечения статичности трубопровода используют специальные хомуты из пластика, обеспечивающие крепление канализационных труб к стене. Практичнее использовать хомуты, изготовленные из того же материала, что и трубы. Пластиковые хомуты отличаются достаточной прочностью, не ржавеют, легко устанавливаются на нужное место.
  • Ревизия. Особый тип фитинга, который предназначен для обеспечения дальнейшего обслуживания трубопровода. Фитинг имеет крышку на резьбе или винтовых креплениях.
  • Редукции или переходники для труб канализации. Этот вид фитинга применяют, если необходимо герметично соединить два элемента, имеющих разный диаметр. Часто применяется при проведении ремонтных работ.
  • Противопожарная гильза для труб канализации. Дополнительный защитный фитинг для установки в местах прохождения полимерных труб через перекрытия или стены. В случае возникновения возгорания, гильза перекроет проход трубы, предотвращая тем самым распространение огня в другие помещения. Этот фитинг представляет собой стальное кольцо, имеющее вставку из материала, вспучивающегося при нагревании.
Устанавливая хомуты для канализационных труб, следует дополнительно использовать мягкие резиновые прокладки. Такие прокладки снизят уровень шума при работе трубопровода. При соединении канализационных труб в раструб используются уплотнительные кольца.

Помимо перечисленных фитингов, при монтаже внутренних сетей применяется и другая фурнитура для канализационных труб. Например, при устройстве душевых нужно будет использовать трапы для сбора воды. А для увеличения тяги вентиляции на фановую трубу устанавливают специальные зонтики.

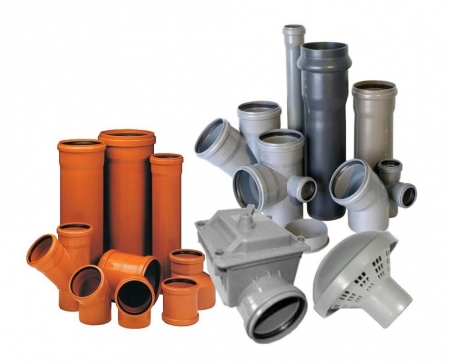

Фасонные части системы канализации


Для систем наружной канализации

Для сооружения наружных сетей применяется практически тот же сортамент фитингов, что и для сборки внутренних сетей. Но поскольку наружный трубопровод испытывает более серьезные внешние нагрузки, то его детали должны иметь более высокие показатели прочности.


Чтобы было легче ориентироваться в назначении продукции, производитель выпускает фитинги, предназначенные для сборки наружных сетей, окрашенными в коричнево-оранжевый цвет. Но отличия не только в окраске, но и в характеристиках.


Основная часть фитингов, предназначенных для монтажа наружной канализации, имеет класс жесткости SN 4. Но для глубокой укладки труб или при условии сложных условий эксплуатации требуется применение продукции с классом жесткости SN 8 или SN 16.


При необходимости присоединения дополнительной ветви к уже существующему трубопроводу используют переходники для канализационных труб, которые позволяют стыковать трубы, изготовленные из разных материалов и имеющих разные размеры.


Для напорной канализации

Особую группу деталей представляют собой фитинги, предназначенные для сборки сетей напорной канализации из ПВХ труб. Основное отличие этих деталей – высокая прочность и специальный тип стыковки, чаще всего, используется фланцевое соединение.


Установка труб и фитингов

Во время подготовки к монтажу трубопровода следует произвести подгонку труб и фитингов друг к другу. Кроме того, потребуется убедиться в том, что монтируемая схема соответствует проектным углам и уклонам.

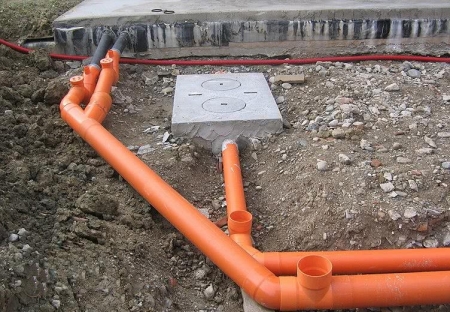

Смонтированная система канализации


Выполнение раструбного соединения

Это наиболее простой тип соединения, применяемый в самотечных трубопроводах. Таким образом, устанавливаются заглушки для канализационных труб и другие разновидности фитингов.


Работа производится так:

  • Труба обрезается до необходимой длины, срез должен быть выполнен строго перпендикулярно. На торце снимается фаска.
  • Соединяемые части очищают от загрязнений, на гладкий конец трубы наносится смазка на основе силикона.
  • Для выполнения соединения труба вставляется в фитинг до упора, на трубе устанавливается метка. Затем трубу следует аккуратно вытянуть из фитинга на 1 см. Этот зазор необходим для компенсации температурных расширений.
  • При выполнении соединений нужно постоянно контролировать соосность деталей.

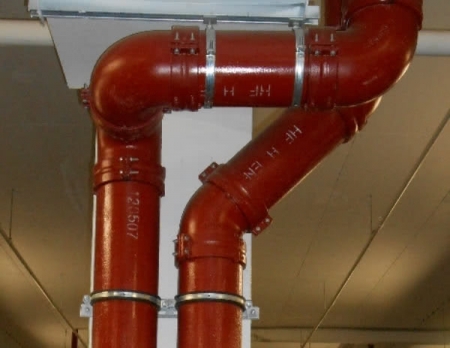

Готовая система канализации

При необходимости подгонки деталей трубопровода по длине разрешается обрезать только трубы, соединительные детали укорачивать запрещено.

Можно заменить силиконовую смазку жидким мылом, а вот использовать для смазки минеральное масло запрещено.


Дополнительные мероприятия

При монтаже внутренних сетей собираемый трубопровод следует сразу закреплять на стене. Для этого используется крепеж для канализационных труб – специальные хомуты из пластика.


Для выполнения эластичных соединений используют манжеты для канализационных труб. Эта деталь необходима при выполнении ремонта трубопровода, когда требуется соединить пластиковые и чугунные трубы.


Монтаж труб может производиться скрытно, в нишах стены или под стяжкой пола. При открытом способе монтажа можно использовать короб для канализационной трубы, чтобы скрыть трубопровод.


Итак, фитинги для систем канализации – необходимый элемент системы. Подбор фитингов и определение их количества выполняется в соответствии с проектом.
