Трубы для ливневой канализации и как их уложить

Какие выбрать трубы для ливневой канализации и как их правильно уложить в землю?

Система ливневой канализации используется для сбора и отведения дождевой и талой воды. Для сбора системы необходимы трубы для ливневой канализации, а также другие элементы – дождеприемники, колодцы, лотки и пр. Рассмотрим, как следует выбирать и монтировать эти элементы.

Ливневая канализация – это обязательный элемент благоустройства жилых зон. Системы могут быть как открытыми – собранными из лотков или желобов, так и закрытыми – для их монтажа используются трубы. Для частных домовладений, чаще всего, используются трубы, имеющие диаметр 110 мм.

Рассмотрим, какие элементы включают в стандартные схемы.

Элементы, входящие в систему ливневой канализации

Ливневая канализация представляет собой сеть, состоящую из резервуаров для приема воды и каналов для ее транспортировки.

Основные составляющие систем

Как правило, в схему входят:

• дождеприемники или воронки;
• поддоны придверные;
• трубы или лотки (желоба);
• фильтры или пескоуловители;
• колодцы;
• приемные коллекторы.

Рассмотрим элементы ливневой канализации подробнее, познакомившись с их функциями и качествами.

Приемные элементы

К категории приемных элементов относят дождеприемники и придверные поддоны.

Дождеприемники и придверные поддоны

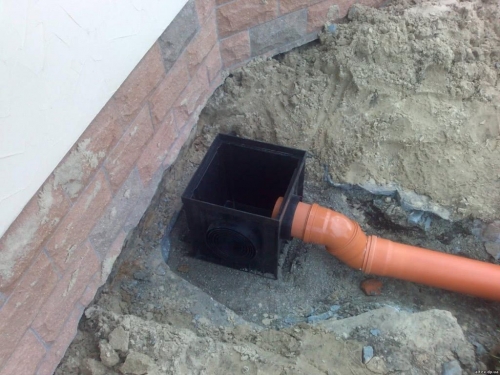

Дождеприемник или воронка ливневой канализации – это элемент, представляющий собой прямоугольную емкость, имеющую отвод для подключения к системе ливневки.

Еще один важный приемный элемент, входящий в систему – придверные лотки.

Конструкция элемента проста – это достаточно широкий поддон, закрытый сверху решеткой и имеющий отводную трубу, присоединенную к системе ливневой канализации.

Элементы для транспортировки воды

Транспортирующие элементы, из которых состоит ливневая канализация – лотки, трубы, желоба – необходимы для переправления воды из приемных устройств в коллектор.

Трубы

Для того чтобы понять, как следует подбирать материалы, следует вспомнить, как функционирует ливневая канализация – труба, входящая в систему, не испытывает особых нагрузок. Давление в сетях отсутствует, температура транспортируемой жидкости не отличается от температуры окружающей среды.

Поэтому к подбору материалов не предъявляется особо строгих требований. Как правило, современные строители используют трубы из полимерных материалов, полипропиленовые трубы, реже применяются бетонные, стальные и керамические трубы.

Трубы бетонные – хороший выбор для городских систем, они имеют большие диаметры, имеют хорошую устойчивость к нагрузкам и коррозии, они не разрушаются под действием стоков и влаги, содержащейся в грунте.

В частном строительстве бетонные трубы применяют редко, так как работать с ними неудобно. Основной недостаток, которым отличаются бетонные трубы – это большой вес, что создает сложности при транспортировке и монтаже.

Использование стальных канализационных труб для прокладки наружной системы трубопровода невыгодно из-за их высокой стоимости и склонности к коррозии. Под действием агрессивной среды стоков трубы быстро разрушаются.

Поэтому для наружной системы водоотведения чаще применяют полиэтиленовые трубы, имеющие диаметр 110 мм.

Эти изделия не разрушаются под действием агрессивной среды стоков и достаточно прочны, чтобы их можно было применять для наружной прокладки.

Рекомендуется применять следующие разновидности:

• Труба канализационная из ПВХ. Эти трубы легко монтировать, для сборки сетей не требуется специальное оборудование, а наличие штатных уплотнителей обеспечивает достаточную герметизацию стыков. Для монтажа необходимо применять пвх трубы, предназначенные для наружной прокладки. Эти пластиковые изделия отличаются морозоустойчивостью и прочностью. Как правило, они имеют оранжевый цвет. Для частных домовладений для наружной ливневой канализации, как правило, используются пластиковые трубы, имеющие диаметр 110 мм. Труба канализационная из пвх очень жесткая, поэтому для создания поворота нужно применять специальные пластиковые фитинги (фасонные части канализационных труб).

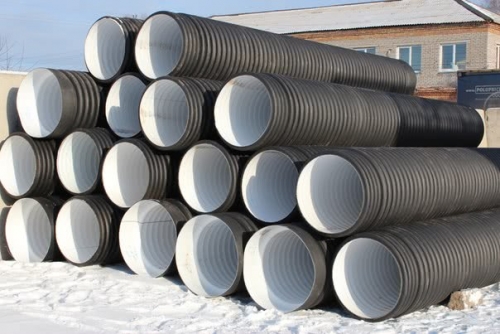

• Многослойные гофрированные трубы. Этот вид труб производится из полипропилена, но есть полиэтиленовые многослойные изделия из пнд. Трубы пнд, имеющие диаметр 110 мм, способны выдержать достаточно большие нагрузки за счет наличия большого числа ребер жесткости, поэтому они прекрасно подходят для прокладки наружной канализационной системы. При этом внутри трубы из пнд гладкие, поэтому не создается препятствий для продвижения стоков. Кроме того, трубы из пнд размером 110 мм имеют меньший вес, чем трубы из ПВХ того же диаметра, поэтому их легче разгружать и монтировать.

Гофрированные трубы из пнд отличаются гибкостью, поэтому при необходимости выполнить поворот трубопровода, можно обойтись без использования специальных поворотных фитингов.

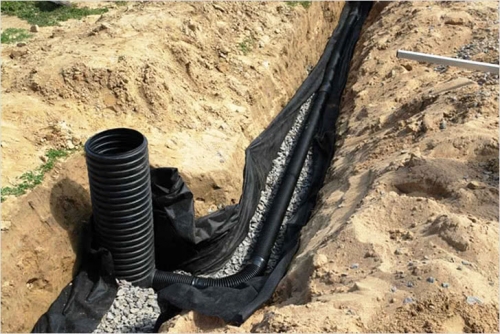

Чтобы обеспечить самотечное движение стоков, необходимо выдержать правильный уклон при укладке любых труб. Минимально возможный уклон определяется в зависимости от размера труб.

При использовании труб, имеющих диаметр 110 мм уклон должен составлять 0,02. Если уклон будет меньше, то система водоотведения будет менее эффективна. Но и слишком большой уклон делать нельзя, так как трубы будут быстрее заиливаться.

Лотки

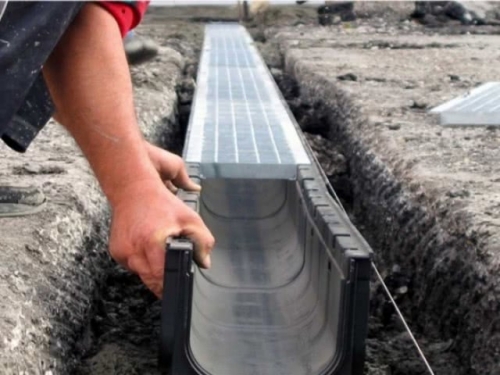

Для сбора и транспортировки поверхностной влаги широко используются лотки ливневой канализации изготовленные из различных материалов.

Монтировать такие схемы намного легче, так как объем земельных работ сильно сокращается.

Современные строители используют лотки, выполненные из:

• Обычного бетона.
• Полимерного бетона.
• Полимерных материалов.

Достоинством бетонных лотков является простота их изготовления и доступная цена. Сегодня бетонные лотки изготавливают, применяя метод вибропрессования, поэтому они более долговечны, чем литые аналоги.

Недостаток, которым отличаются бетонные лотки – это их достаточно большой вес. Полимербетонные лотки отличаются более продолжительным сроком службы, но и цена у них выше.

При обустройстве частных территорий намного чаще используют пластиковые лотки. Все виды лотков укладывают так, чтобы был уклон к коллектору, так как именно правильно выдержанный уклон позволяет стокам двигаться самотеком.

Колодцы

Для обеспечения стабильной работы системы необходимы колодцы ливневой канализации. Они могут быть как железобетонными, так и пластиковыми. Поскольку последний вариант намного проще монтировать, а по эксплуатационным характеристикам он не уступает традиционным моделям, то полимерные колодцы используются чаще.

Защитные элементы системы

Для того чтобы система работала бесперебойно, нужно снизить до минимума риск попадания в систему мусора. Для этого используют защитные элементы системы. Так, на смотровой колодец обязательно нужно установить люк ливневой канализации. Для защиты поверхностных систем водоотведения устанавливаются решетки для ливневой канализации. Их функции:

• Защита лотков от попадания в них крупного мусора.
• Защита людей и животных от травм.

Итак, ассортимент материалов для сооружения ливневок достаточно широк. При обустройстве частного участка целесообразно выбирать наиболее практичные варианты, а именно трубы для ливневой канализации из полимерных материалов.
