Виды гофрированных труб для канализации и их правильный монтаж

Прогресс затрагивает все стороны жизни человека, даже такие консервативные, как строительство канализационных систем. Основа любой канализации – трубы. Сегодня используют самые разные их виды, но наиболее популярными решением являются пластиковые трубы. Для монтажа наружных систем стоит предпочесть канализационные гофрированные трубы. Этот вид труб можно использовать и для монтажа дренажных систем или ливневой канализации.


Гофрированная канализационная труба – это один из лучших вариантов материала, предназначенного для сборки наружных сетей бытовой канализации и дренажной системы. Двухслойная гофрированная труба отличается повышенной механической прочностью, так как её внешний слой представляет собой ряд ребер жесткости.


А внутри гофрированная труба для канализации абсолютно гладкая, поэтому при движении потока не создается дополнительного гидравлического сопротивления.


Что такое гофрированные трубы?

Для изготовления этого вида труб применяют полимер, обладающий высоким уровнем стойкости к химическому воздействию и прочностью к ударным нагрузкам. Полиэтилен способен выдержать высокие нагрузки на истирание, поэтому трубы отличаются долгим сроком эксплуатации. По показателям прочности такие трубы превосходят изделия из металлопластика.

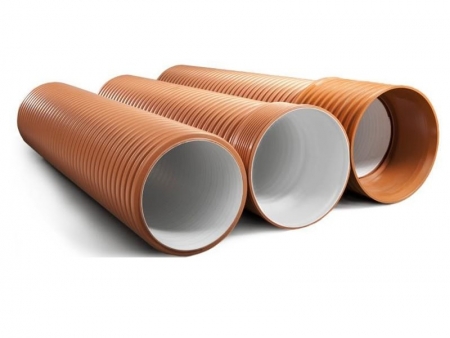

Гофрированная труба для системы канализации

Для сборки систем отопления могут быть использованы гофры для металлопластиковой трубы. Производится этот вариант труб из ПВХ, он имеет внутри протяжку в виде зонда из металлической проволоки диаметром 0,9 мм. Поэтому трубы получаются прочными и гибкими.


Виды гофрированных труб

Производители предлагают различные виды гофрированных труб, каждая из разновидностей имеет свое назначение:

  • Электромонтажные гофры отличаются средней степенью гибкости и средними показателями механической устойчивости.
  • Однослойная гофрированная труба, отличающаяся большой гибкостью и легкость. Используются такие трубы, как защита для газопроводов и прокладки кабеля.
  • Двухслойные гофрированы шланги применяют для прокладки кабелей в тех местах, где имеется высокий риск повреждения.
  • Двухслойные гофрированные трубы, отличающиеся высокими показателями устойчивости к механическим и химическим воздействиям. Используются для монтажа трубопроводов канализации.

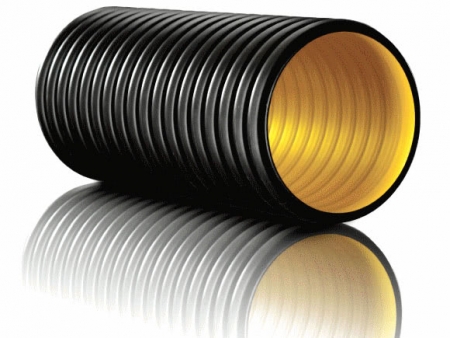

Виды гофрированных труб канализации


Размеры

Трубы гофрированные для наружной канализации имеют разные размеры. Чаще всего, в продаже можно увидеть канализационные трубы из ПВХ. Производят их с помощью экструдера. Размеры изделий из ПВХ представлены в диапазоне от 11 до 1600 мм. Но если выбираются трубы для наружной канализации, то применяют ПВХ трубы диаметром от 50 мм до 160 мм.


Трубы из полипропилена производятся по технологии сдвоенной экструзии, при этом одновременно создается гладкая внутренняя и гофрированная внешняя поверхность. Для сборки канализации чаще используются изделия диаметром 110 мм, 150 мм и 200 мм.


Труба гофрированная пнд – это гибкие изделия, реализуемые в бухтах. Согласно ГОСТ выпускаются легкие и тяжёлые трубы из полиэтилена низкого давления. Для канализации в частном доме часто используется труба диаметром 110 мм.


Прокладка трубопровода из гофрированных труб

При прокладке трубопровода канализации можно выделить несколько этапов работы:

  • подготовка траншей;
  • стыковка труб;
  • обратная засыпка.

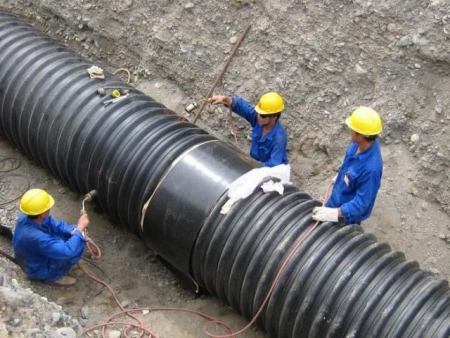

Пример прокладки трубопровода из гофрированных труб

Рассмотрим подробнее этапы работы с пластиком.


Подготовка траншей

Земляные работы при прокладке трубопровода канализации из гофрированных труб проводят в соответствии с требованиями СНиП 3.02.01 – 87. Вот основные правила их проведения:

  • Ширина подготавливаемых траншей должна быть такой, чтобы монтажник, находясь внизу, мог нормально выполнять свою работу. То есть, расстояние между боковой стенкой траншеи и стенкой уложенной трубы не должно быть меньше 20-25 см.
  • После того как траншея будет выкопана, нужно внимательно обследовать ее дно. Там не должно быть крупных камней и промерзших участков. Валуны должны быть заблаговременно удалены, а место выемки должно быть засыпано грунтом и уплотнено.
  • Если грунт на участке очень рыхлый, то может потребоваться проведение мероприятий по укреплению дна. Укрепление проводят путем бетонирования.
  • При подготовке траншеи следует выдерживать угол наклона, который указан в проекте трубопровода. При невыполнении этого условия самотечная канализация не будет нормально работать.
  • При любом типе грунта предусмотрено устройство «подушки» под трубы. В качестве подсыпки используется чистый песок или мелкий гравий (размер гранул – до 20 мм). Толщина слоя подсыпки – 15 см.
В местах, где будут находиться раструбы труб, необходимо немного вынуть грунт подушки, соорудив, так называемые, приямки.
  • При монтаже трубопровода в частном доме трубы можно укладывать в траншеи вручную. При сооружении центральных магистралей для укладки используют подъемные траверсы.


Соединение труб

Как может соединяться гофра труба для канализации? Как правило, в частном строительства используется соединение в раструб трубы. Основные правила монтажа:

  • Проводить работу по сборке трубопровода необходимо в теплую погоду, температура воздуха на улице должна быть выше 15 градусов.
  • Перед началом сборки рекомендуется провести осмотр труб на предмет их соответствия размерам, указанным в проекте, а также на отсутствие каких-либо дефектов, которые можно выявить визуально.
  • Трубы следует разложить по бортику подготовленной траншеи, причем раструбы труб должны быть ориентированы в сторону, противоположную уклону.
  • Перед началом операции соединения необходимо почистить сам раструб и гладкий конец трубы, удаляя пыль и прочие загрязнения.
  • При раструбном соединении необходимо использовать резиновые уплотнители. Уплотняющее кольцо помещается в паз на втором витке гофры, при этом нужно следить, чтобы профиль уплотнителя был направлен в противоположную сторону от направления введения трубы в раструб.
  • При необходимости выполнить соединение гофрированной трубы с элементами трубопровода, выполненными из других материалов (чугунных труб, керамических труб, асбестоцементных труб и пр.) необходимо применять специальные фитинги (фасонные части) – муфты или фланцы.

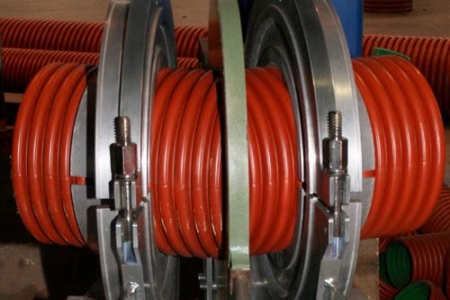

Соединение гофрированных труб канализации

В некоторых случаях вместо соединения в раструб применяется сварка труб встык. Эта работа производится в соответствии с требованиями ГОСТ 16310-80. При сваривании используются те же аппараты, которые применяют для соединения простых труб из полиэтилена.


Суть процесса заключается в разогреве торцов труб до начала расплавления пластика и их соединение с определенным давлением. После охлаждения пластика образуется монолитный шов.


Режим сварки подбирается в зависимости толщины стенок труб и диаметров свариваемых элементов.


Еще один метод соединения – использование муфты с уплотнительным кольцом. При этом уплотнитель устанавливается в паз гофры:

  • При диаметре труб 250-1200 мм кольцо вставляется в первый паз рифления.
  • При диаметре труб 125-200 мм – во второй.

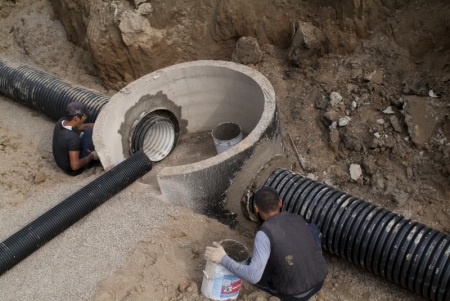

Процесс монтажа гофрированных канализационных труб

При установке уплотнителя нужно следить, чтобы его профиль («язычок») был направлен в противоположную сторону от торца трубы.


Соединение при помощи муфт получается герметичным и надежным.


Обратная засыпка

При выполнении обратной засыпки сначала используют песок. Слой песка должен быть выше трубы на 8-10 см. При этом по краям от трубы песок следует уплотнить, а над самой трубой этого делать не требуется.


Поверх песка можно насыпать грунт, который был вынут при копке канавы. Нужно следить, чтобы в засыпаемом грунте не попадалось крупных валунов или больших смерзшихся комков земли.


Полимерные гофрированные трубы – это практически идеальный материал для постройки наружных трубопроводов. Это могут быть системы канализации, дренажные схемы или ливневки.
