Проектирование системы ливневой канализации

Проектирование и расчёт системы ливневой канализации на участке

Ливневая канализация – это система водосборников, труб, каналов и коллекторов, необходимых для сбора дождевой воды, стекающей с крыш и площадок с водонепроницаемыми покрытиями. Как и при строительстве любой другой системы коммуникации, на первом этапе работы нужно составить проект с учетом требований СНиП.


На этапе проектирования будет определен вид системы водоотведения, составлена схема расположения каналов, рассчитан необходимый диаметр труб, определено место сброса воды и места расположения точек водозабора. Проект ливневой канализации, составленный с учетом требований СНиП, поможет сориентироваться в следующих моментах:

  • Какие материалы нужно будет приобрести?
  • Каков должен быть диаметр и метраж труб?
  • Как будут проходить работы по монтажу?
  • Какова будет продолжительность работ?
  • Понадобится ли использование спецтехники?

В конечном итоге, на основе проекта может быть составлена смета расходов, которые потребует строительство.


Виды ливневой канализации

Перед тем, как начать выполнять расчеты, следует определиться с видом ливневой канализации. Несмотря на то, что глубинная дренажная система и ливневая канализация часто строятся параллельно, по требованиям СНиП они не должны объединяться. Их размещают параллельно, одна над другой, при этом ливневая система должна находиться выше дренажной.

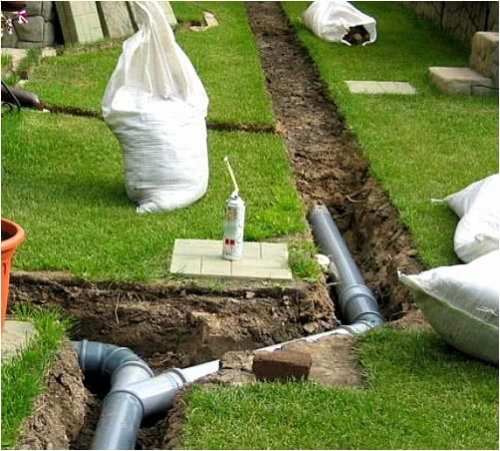

Система ливневой канализации на участке


Виды ливневок по способу отвода воды

Существует три типа систем водоотведения воды, выпадающей в виде осадков:

  • Закрытые водоотводы. Это самый сложный вариант, для его воплощения нужно выполнить серьезный гидравлический расчет, чтобы правильно выбрать диаметр труб. Вода в этом случае, собирается в специальные сборники – дождеприемники, лотки. Затем собранная влага поступает в систему труб, по которым передвигаются самотеком или при помощи насосных станций. Вода поступает в коллекторы, откуда выводится за пределы участка, пример возможного направления вывода – водоемы, овраги или дренажные установки.

Ливневая канализация закрытого типа с использованием труб, имеющих большой диаметр, чаще всего монтируется на городских улицах или на промышленных предприятиях. Но иногда именно этот вариант водоотведения лучше всего подходит для частных территорий. Наиболее яркий пример целесообразности такого выбора – участок имеет большую площадь.

  • Открытые водоотводы. Этот вариант, напротив, является самым простейшим. В этом случае, влага собирается и отводится при помощи системы лотков, установленных в канавы, выкопанные с наклоном к коллектору. Материалы лотков для ливневой канализации подбираются в основном исходя из их прочности. Лотки сверху прикрываются декоративными съемными решетками.
  • Смешанные водоотводы. Этот вариант обустройства системы предусматривает установку элементов обоих названных выше типов. Смешанные водоводы строят с целью сокращения затрат на устройство закрытых систем.

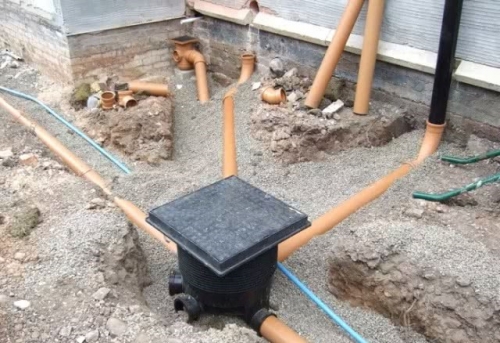

Точечная ливневая канализация

Если планируется строить систему закрытого или смешанного типа, то для частных строений используют трубы, диаметр которых составляет от 100 до 150 мм. Более точно определить диаметр труб для ливневой канализации можно путем расчетов с учетом поправочных коэффициентов. При выполнении расчетов учитывается не только диаметр, но и уровень уклона труб для обеспечения оптимальной скорости движения потока.

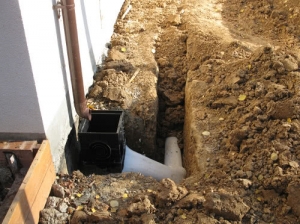

Придомовая система ливневой канализации


Виды ливневок по типу водоотводов

Выделяют два типа обустройства системы:

  • Точечный сбор воды. Он осуществляется при помощи установки локальных дождеприемников, соединенных трубами в единую сеть. Планировать установку точек забора нужно в проблемных местах, например, под водосточными трубами и в низинах на территории домовладения.
  • Линейный сбор воды. Этот вариант подходит для сбора влаги с больших территорий, пример таких территорий – асфальтированные площадки, бетонные дорожки и пр.

Проектирование ливневой канализации

Проекты застройки населенных пунктов всегда включают в себя часть, посвященную сооружению линейной канализации. А вот владельцам частных участков, как правило, приходится заботиться о сооружении систем водоотведения самостоятельно.


При сооружении таких коммуникаций, как ливневая канализация – расчет основных показателей лучше поручить специалистам, так как они производятся по достаточно сложным формулам и требуют знаний требований СНиП.


Нормативные документы

При составлении проекта следует строго придерживаться строительных и санитарных правил. Так, если проводится расчет ливневой канализации – СНиП 2.04.03-85 является основным документом.


В нем содержатся все формулы, которые необходимы для проведения расчетов, приведены требования к используемым материалам и нормы проведения монтажа. Кроме названного документа, при проектировании обязательно используются санитарные правила – 2.1.5.980-00, ГОСТ 3634-99, ГОСТ 21.604-82 и др.

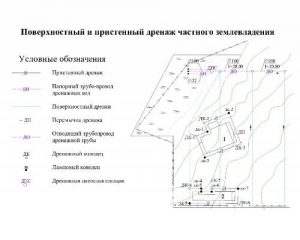

Пример проекта системы ливневой канализации участка


Порядок составления проектов

Как правило, разработку проектной документации поручают специализированным организациям, имеющим допуск к выполнению таких работ. Чтобы приступить к составлению проекта, специалистам требуется получить следующие сведения:

  • Топографический план территории, на которой будет строиться ливневка.
  • Данные о характере грунтов, то есть, результаты геологического исследования участка.
  • План застройки территории.
  • ТУ на подключение к централизованным системам, если такие подключения подразумеваются.
  • Желаемые методы организации сбора и отведения вод, определяемые заказчиками.

На основании собранных сведений составляется техническое задание, по которому затем и разрабатывается проект с учетом местных условий и требований СНиП.


Что входит в готовый проект?

Когда проектные работы закончены, заказчик получает на руки документ, в состав которого входят следующие разделы:

  • Общие данные.
  • Принципиальные схемы канализационных сетей.
  • План участка с указанием мест расположения элементов системы.
  • Подробная спецификация оборудования.
  • Смета, то есть расчет бюджета строительства системы.

По сути, грамотно составленный проект, это не просто пример расчета ливневой канализации, а четкая, подробная и поэтапная инструкция монтажа. Процесс проектирования требует наличие специальных знаний, опыта и пунктуальности. Поэтому работу следует поручать только компетентным специалистам.


Проектирование – это важнейший этап работы по сооружению систем коммуникаций, в том числе и при строительстве ливневой канализации. При строительстве капитальных домов этот процесс целесообразно поручать компетентным проектным компаниям, так как не имея специальных знаний и не учитывая требования СНиП, выполнить грамотный проект невозможно.
